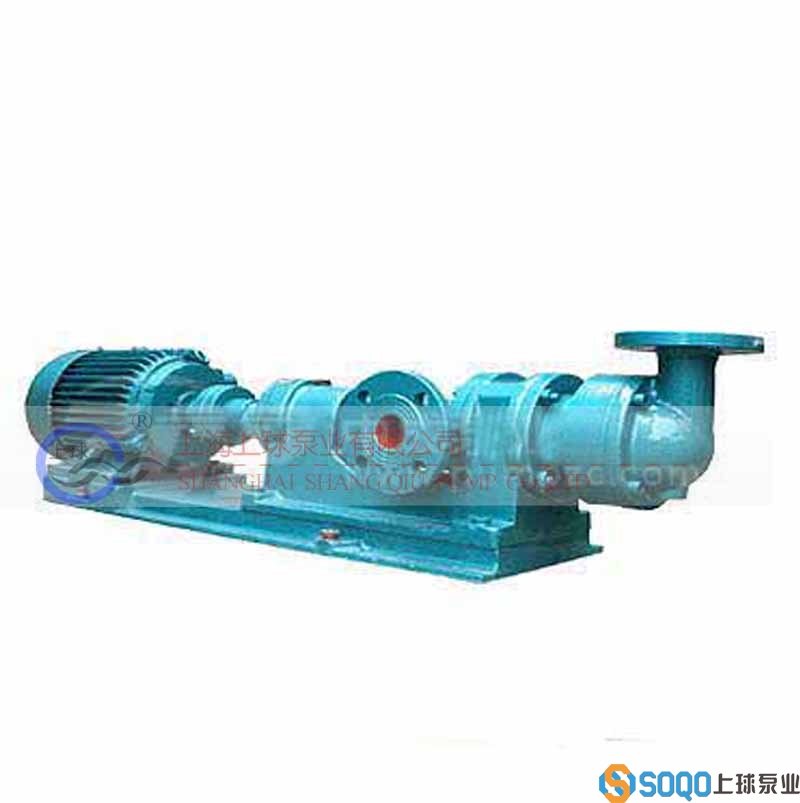

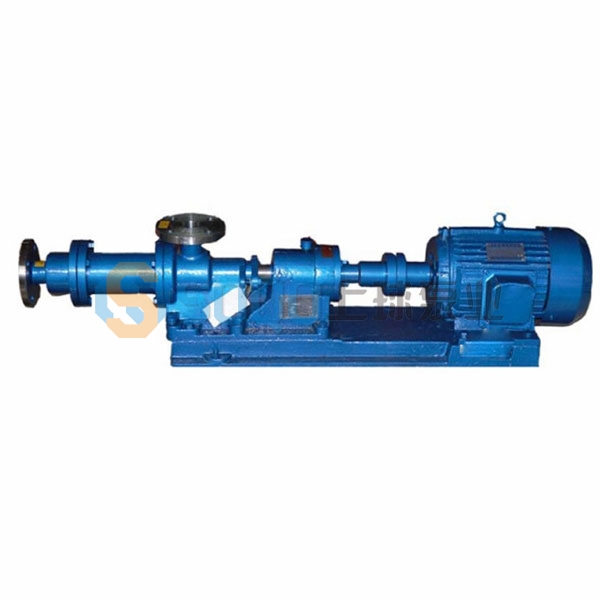

I-1B系列濃漿泵螺桿泵
應用領域：食品、制藥、日化、化工、水處理等
銷售熱線：021-63172288 13818616363
圖文傳真：021-63538556
上海上球泵業優勢：質量穩定，常規產品全部
各種材質、非常規產品皆可訂做 現貨供應
- 產品概述
- 型號定義
- 適用范圍
技術參數：
流量：1.5-38m3/h；
揚程：30-80m；
功率：1.1-15kw；
轉速：960r/min；
溫度：0-100℃；
口徑：25-150mm。
產品概述：
I-1B系列濃漿泵是單螺桿式容積回轉泵，該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動，使?jié)鉂{液沿螺旋槽由吸入口推移至排出口，實現泵的輸送功能。
產品特點:
1． 可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液。
2． 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
3． 排出壓力與轉速無關 ，低流量也可保持高的排出壓力。
4． 流量與轉速成正比，通過變速機構或調速電機可實現流量調節。
5． 自吸能力強，不用裝底閥可直接抽吸液體。
6． 泵可逆轉，液體流向由泵的旋轉方向來改變，適用于管道需反正向沖洗的場合。
7． 運轉平穩、振動、噪聲小。
8． 結構簡單、拆裝維修方便。
本泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。
結構材質形式:

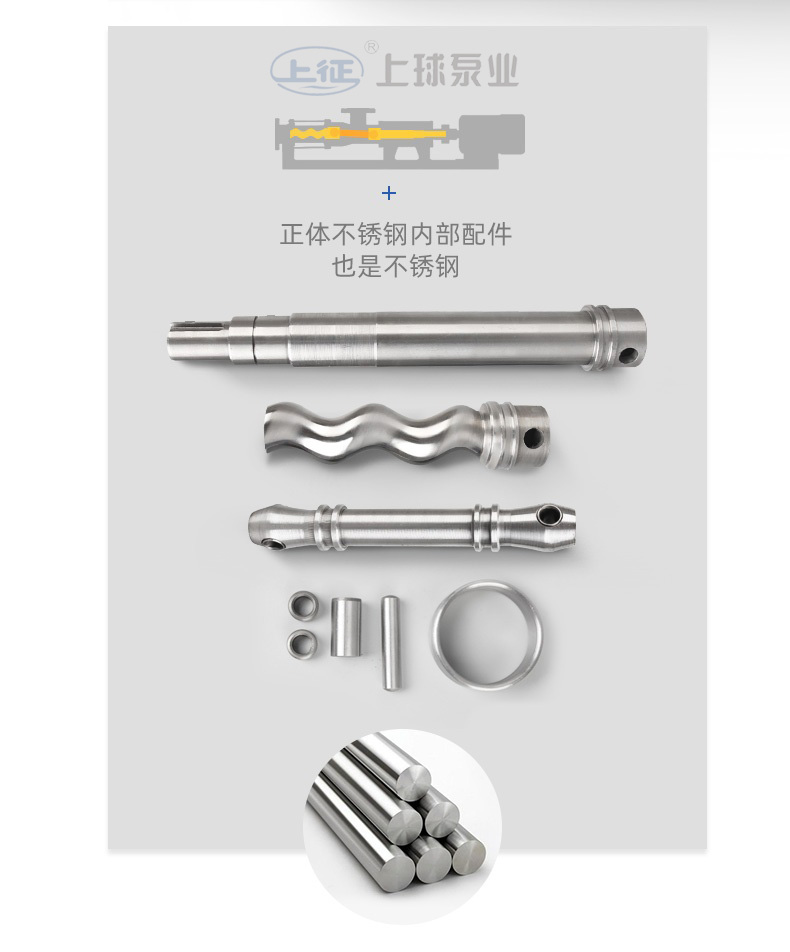

I-1BB型：殼體鑄件，傳動件（主軸、螺桿和繞軸）為2Cr13不銹鋼制造，適用于一般中性濃漿液輸送，一般微酸、堿漿液輸送。
I-1BF型：傳動件和接觸漿液的泵殼均由不銹鋼制造，適用于食品、制藥、及腐蝕性漿液的輸送。
橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。
傳動方式有電機與泵軸直接傳動，電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。
配用電動機有一般封閉式，防爆式和電磁調速式電機并配無級變速機，齒輪減速機供用戶選購。
故障與排除
|
故 障 |
原 因 |
排除方法 |
|
1.啟動困難 |
1.料液未充滿泵腔.摩擦阻力較大： 2.填料壓蓋壓得過緊.軸與填料之間有摩擦力矩過大。 |
1.用管子鉗搬動?軸器泵主軸3?6轉： 2.調整填料壓蓋。 |
|
2.啟動后 不出料液 |
1.有大量空氣吸入： 2.電動機轉向不對： 3.料液粘度過大。 |
1.檢?吸入口液位是否太低.吸入管是否漏氣 2.調接電動機的任意兩相進線： 3.稀轉料液。 |
|
3.泵有較大的振動或噪音 |
1.電動機與泵軸不同心： 2.泵內吸入空氣或料液混有大量空氣- |
1.重新調整同軸度： 2 .檢?料液位.設法排除吸入液中的空氣。 |
|
4.運行過程中.流量顯著下降 |
1.襯套磨損.間隙增大： 2.轉速降低： 3.萬向?軸節或鐃軸損壞傳動失效： 4.吸入管路漫入液體深度不夠.有空氣?入泵內^ |
1.更換襯套.必要時?螺桿： 2.?電源和電機： 3.停機檢修.更?軸朕軸節或繞軸： 4.?小吸入高度.！曾加浸入深度.排除吸入料液中的空氣. |
|
5.電動機超載 |
1.揚程超過泵的餳程過多： 2.料液粘度太大： 3.電壓太低. |
1.盡量減小管路水頭損失.或更換高揚程泵。 2.稀釋料液： 3.檢?原因.提高電壓至規定值 。 |
|
6.軸封填料處大量漏液 |
1.壓蓋過松： 2.填料磨損： 3.進出口位置反。 |
1.調整壓蓋： 2.更換填料： 3.以中間法蘭口為吸入口。 |
安裝說明

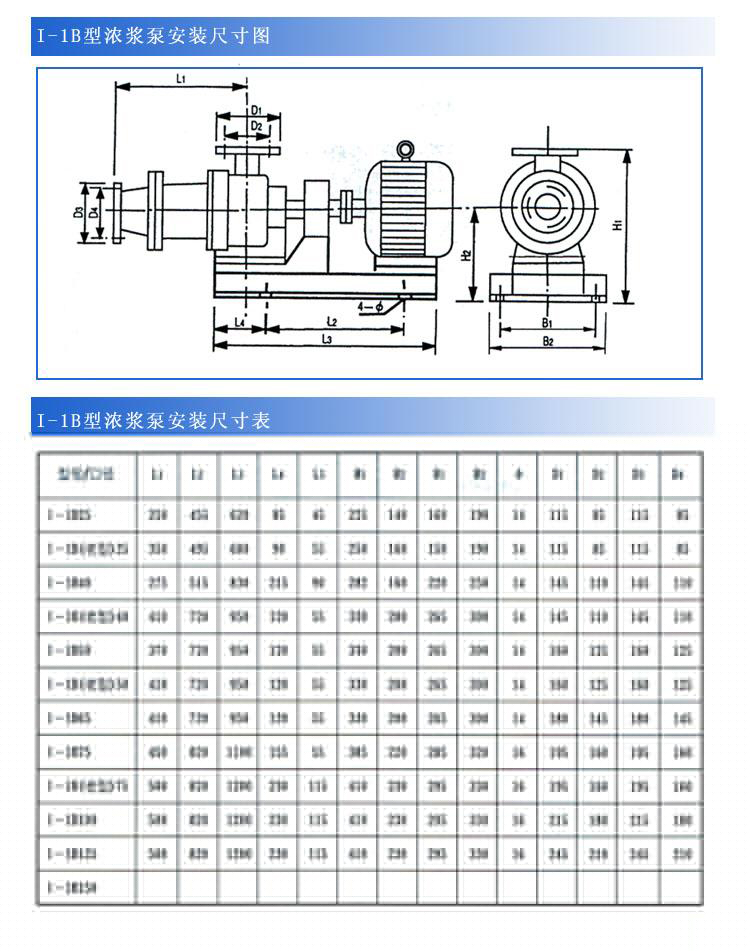

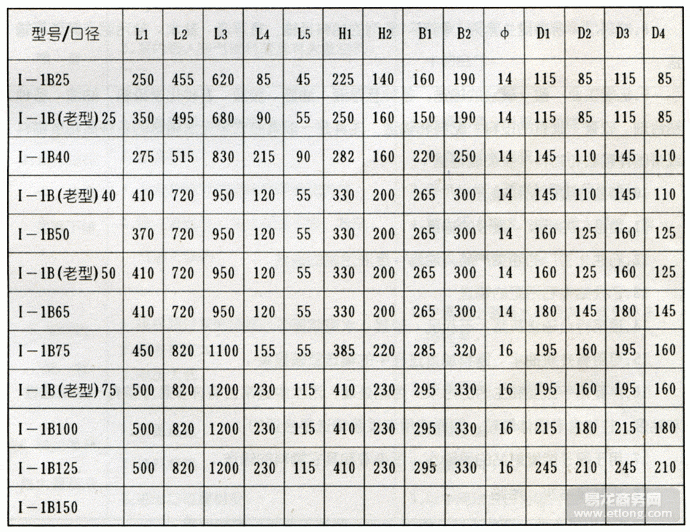

根據泵的總圖和說明書所提供的安裝尺寸澆注基礎和確定地腳螺栓的位置，一般情況下不宜改變進口方向。
基礎面應使用水平儀校平，待基礎的水泥凝固后?泵裝在基礎上。電機軸和泵軸的同軸度。兩軸線偏移不超過±0.2毫米。倘若其軸線不重合，就會產生振動使軸承發熱，甚至損壞泵。
泵的吸入和排出管道應有自己和支架，一般不允許泵體承受管路的重量，在泵處于倒罐工作時可以不裝底閥，但應在吸入管路上裝控制閥和過濾裝置，以防雜物吸入泵內。泵安裝在高于液面位置時，應在吸入管端裝底閥，底閥喉口面積應大于吸入管截面枳的百分之五十。
泵安裝前一定要徹底清除管路內的雜物，如：焊渣、金屬屑等，以免泵起動?被吸入造成事故。
使用
起動：
1.準各必要的扳手和工具。
2.檢?機座.軸承和油腔無潤滑油、
3.檢?空心軸和軸密封程度是否適當.填料壓蓋不可將盤根壓得過緊.允許呈滴狀滲出
4.用手或管子鉗轉動?軸器.注意泵體內有無異物碰?雜聲和卡死現象.如有應清除后方可開車
5.將料液注滿泵腔.切勿于摩擦運轉.以免損壞村套
6.全?出液管的閘閥
7.開電動機。
停機：
1.關閉吸入管閥門。
2.關閉排出管閥門。
3.停止電機.
〔當泵處于長期停止工作0才.應將泵腔內料液放并用水或蒸汽沖洗。
運轉：
1.經常檢?泵和電機軸承溫升情況.最高?度不應超過75℃。
2.及時補充潤滑油.保證軸承潤滑良好。
3.運轉過程中.如發現異常噪聲或過大振動應立即停機檢查.排除故障。
4.當流量顯著減少.說明橡膠村套已磨損.應更?新村套后再運轉。
性能選型參數：
| 型 號 |
理論流量
QMPa
（m3/h）
|
流量
( T/時)
|
揚程
（m）
|
吸程
（m）
|
進出口徑 |
轉速
（r/min）
|
配用電機
（K/w）
|
工作壓力
（kg/cm2）
|
| 老型I-1B1寸 | 1.8 | 1.1 | 30 | 2 | 25 | 960 | 2.2 | 3 |
| I-1B1寸 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
| 老型I-1B1.5寸 | 4.8 | 3 | 80 | 2 | 40 | 960 | 3 | 8 |
| I-1B1.5寸 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
| I-1B2寸 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
| I-1B2.5寸 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
| 老型I-1B3寸 | 15 | 10 | 60 | 3 | 75 | 960 | 7.5 | 6 |
| I-1B3寸 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
| I-1B4寸 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
| I-1B5寸 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
| 老型I-1B5寸 | 27 | 19 | 60 | 3 | 125 | 960 | 11 | 6 |
| I-1B6寸 | 38 | 30 | 60 | 3 | 150 | 960 | 15 | 6 |
