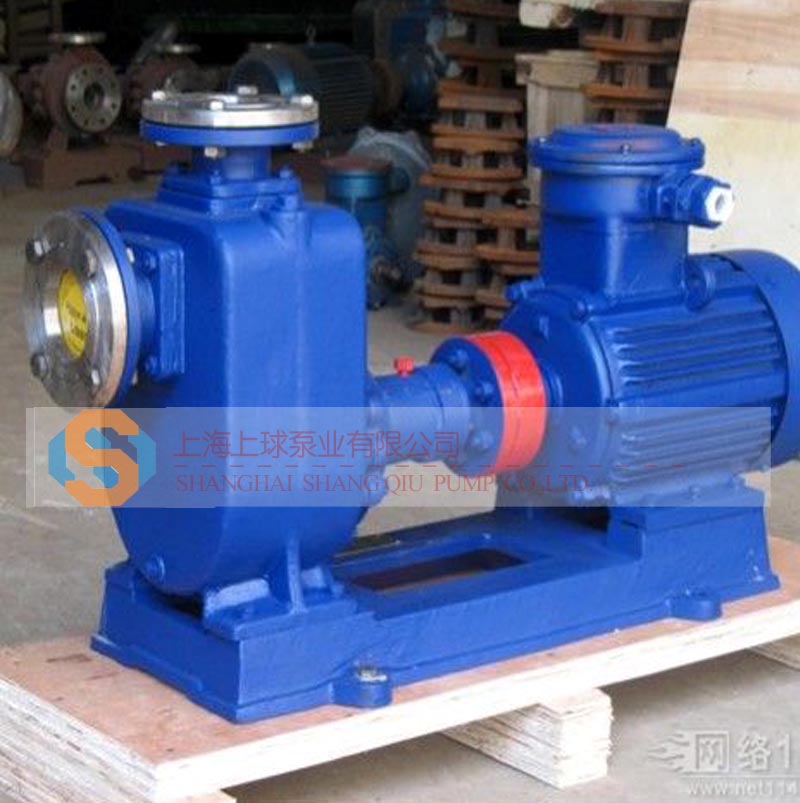

ZXP型不銹鋼自吸泵
應用領域：食品、制藥、日化、化工、水處理等
銷售熱線：021-63172288 13818616363
圖文傳真：021-63538556
上海上球泵業優勢：質量穩定，常規產品全部
各種材質、非常規產品皆可訂做 現貨供應
- 產品概述
- 型號定義
- 適用范圍
產品概述：
ZXP型不銹鋼自吸泵與其它型式的自吸離心泵比較，因?yàn)楸帽旧頉] 有逆止閥，結構最為簡單；工作最為可靠；無 故障工作時間長，維護、使用方便、體積小、 重量輕、效率高、在設計上做了特別的考慮與 相同口徑的泵比較，排量大、性能高。
ZX型自吸泵在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。 ZX型泵廣泛適用石 油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用于農業排灌、 噴灌。供輸送清水或粘度小于5°E，溫度低于80℃物理及化學性質類似清水的其它液體。
自吸泵技術參數：
流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
最高工作壓力：1.6Mpa。
維護和拆裝：
該自吸泵的特點是結構簡單可靠，經久耐用。在泵正常情況下，一般不需要經常拆?保養。當發現故障后隨時給予排除即可。
1.維護該泵時應注意幾個主要部位:
a. 滾動軸承：當泵長期運行后，軸承磨損到一定程度時，須進行更換。
b. 前密封環、后密封環：當密封環磨損到一定程度時，須進行更換。
c. 機械密封：機械密封在不漏液的情況下，一般不應拆?檢查。若軸承體下端泄漏口處產生嚴重泄漏時，則應對機械密封進行拆檢。裝拆機械密封時，必須輕取輕放，注意配合面的清潔，保護好靜環和動環的鏡面，嚴禁敲擊碰撞。因機械密封而產生泄漏的原因主要是摩擦付鏡面拉毛所至。其修復辦法，可對磨擦付端面進行研磨使恢復鏡面。機械密封產生泄漏的另一原因是"O"'形橡膠密封圈（或緩沖墊）安裝不當、或者變形老化所至。此時則需調整或更?"O'形密封圈進行重新裝配。
2.泵拆裝順序：
a. 拆下電動機或脫出聯軸器。
b. 拆出軸承體總成，檢查葉輪和前口環的徑向間隙，檢查葉輪螺母有無松動。
c. 拆下葉輪螺母，拉出葉輪，檢?葉輪和后密封環的徑向間隙。
d. 松出機械密封的緊定螵釘，拉出機械密封的動環部分，檢查動、靜環端面的貼合情況，檢查“O”形密封圈〔或緩沖墊）的密封情況。
e. 旋出聯軸器的緊定螺母，拉出聯軸器。
f. 拆下軸承端蓋,拆出泵軸和軸承。
g.安裝時以相反順序進行裝配即可。
選型參數：
| 型號 | 流量Q |
揚程
(m)
|
吸程
(m)
|
自吸性能
(min/5m)
|
轉速
(r/min)
|
電機功率 | |
| (m3/h) | (L/s) | ||||||
| 25ZX3.2-20 | 3.2 | 0.9 | 20 | 6.5 | 1.9 | 2900 | 0.75 |
| 25ZX3.2-32 | 3.2 | 0.9 | 32 | 6.5 | 1.8 | 2900 | 1.1 |
| 40ZX6.3-20 | 6.3 | 1.8 | 20 | 6.5 | 1.9 | 2900 | 1.1 |
| 40ZX10-40 | 10 | 2.8 | 40 | 6.5 | 1.5 | 2900 | 4 |
| 50ZX15-12 | 15 | 4.2 | 12 | 6.5 | 2.4 | 2900 | 1.5 |
| 50ZX18-20 | 18 | 5 | 20 | 6.5 | 1.9 | 2900 | 2.2 |
| 50ZX12.5-32 | 12.5 | 3.5 | 32 | 6.5 | 1.5 | 2900 | 3 |
| 50ZX20-30 | 20 | 5.6 | 30 | 6.5 | 1.5 | 2900 | 4 |
| 50ZX14-35 | 14 | 3.9 | 35 | 6.5 | 1.5 | 2900 | 4 |
| 50ZX10-40 | 10 | 2.8 | 40 | 6.5 | 1.5 | 2900 | 4 |
| 50ZX12.5-50 | 12.5 | 3.5 | 50 | 6.5 | 1.4 | 2900 | 5.5 |
| 50ZX15-60 | 15 | 4.2 | 60 | 6.5 | 1.3 | 2900 | 7.5 |
| 50ZX20-75 | 20 | 5.6 | 75 | 6.5 | 1.3 | 2900 | 11 |
| 65ZX30-15 | 30 | 8.3 | 15 | 6.5 | 2 | 2900 | 3 |
| 65ZX25-32 | 25 | 6.9 | 32 | 6 | 1.5 | 2900 | 5.5 |
| 80ZX35-13 | 35 | 9.7 | 13 | 6 | 3.4 | 2900 | 3 |
| 80ZX43-17 | 43 | 12 | 17 | 6 | 1.8 | 2900 | 4 |
| 80ZX40-22 | 40 | 11.1 | 22 | 6 | 1.9 | 2900 | 5.5 |
| 80ZX50-25 | 50 | 13.9 | 25 | 6 | 1.5 | 2900 | 7.5 |
| 80ZX50-32 | 50 | 13.9 | 32 | 6 | 1.5 | 2900 | 7.5 |
| 80ZX60-55 | 60 | 16.7 | 55 | 6 | 1.5 | 2900 | 18.5 |
| 80ZX60-70 | 60 | 16.7 | 70 | 6 | 1.2 | 2900 | 22 |
| 100ZX100-20 | 100 | 27.8 | 20 | 6 | 1.8 | 2900 | 11 |
| 100ZX100-40 | 100 | 27.8 | 40 | 6 | 1.8 | 2900 | 22 |
| 100ZX100-65 | 100 | 27.8 | 65 | 6 | 1.8 | 2900 | 30 |
| 100ZX70-75 | 70 | 19.4 | 75 | 6 | 1.8 | 2900 | 30 |
| 150ZX170-55 | 170 | 47.2 | 55 | 5 | 1.8 | 2900 | 45 |
| 150ZX170-65 | 170 | 47.2 | 65 | 5 | 1.3 | 2900 | 55 |
| 150ZX160-80 | 160 | 44.4 | 80 | 5 | 1.2 | 2900 | 55 |
| 200ZX400-32 | 400 | 111.1 | 32 | 5 | 2 | 1450 | 55 |
| 200ZX280-63 | 280 | 77.8 | 63 | 5 | 1.5 | 1450 | 90 |
| 200ZX350-65 | 350 | 97.2 | 65 | 5 | 1.5 | 1450 | 110 |
| 250ZX550-32 | 550 | 152.8 | 32 | 5 | 2 | 1450 | 75 |
| 250ZX400-50 | 400 | 111.1 | 50 | 5 | 2 | 1450 | 90 |
| 250ZX450-55 | 450 | 125 | 55 | 5 | 2 | 1450 | 110 |
| 250ZX400-75 | 400 | 111.1 | 75 | 5 | 1.5 | 1450 | 132 |
| 300ZX600-32 | 600 | 166.7 | 32 | 5 | 2 | 1450 | 90 |
| 300ZX500-50 | 500 | 138.9 | 50 | 5 | 2 | 1450 | 110 |
| 300ZX550-55 | 550 | 152.8 | 55 | 5 | 2 | 1450 | 132 |
